項目介紹

為規范礦山地質環境保護與土地復墾方案合并備案工作，提高效率，確保公開、公正、透明，云南省自然資源廳正式下發《云南省自然資源廳關于省級礦山地質環境保護與土地復墾方案評審備案流程的通知》，為全面落地推進該方案，特此成立專家評審組。 2021年4月23號，云南新坐標科技有限公司受省自然資源廳下屬執行單位委托，開展針對對曲靖某礦山的測繪工作。

需求與應用

該項目時間緊迫，成果質量要求高，需在4天期限內完成礦區實景三維模型，達到1：1000精度的DOM和DLG數據成果。

經專家組商議后要求：

1、實景三維模型能夠直觀反映礦山現狀；

2、正射影像，疊加礦權批復范圍，用于核實采礦區是否存在超占行為；

3、地形圖計算挖方量，用于核實是否存在多挖的行為。

測區基本情況

該測區位于曲靖市麒麟?yún)^(qū)東山鎮附近，面積約為3.01KM2，毗鄰獨木水庫和縣道X043。測區內包含了多樣的地理元素，主要以山地為主，包含露天采礦區、道路、居民地、農田、林地等多種地形地貌，其中難點為礦坑與測區制高點高差達100多米。

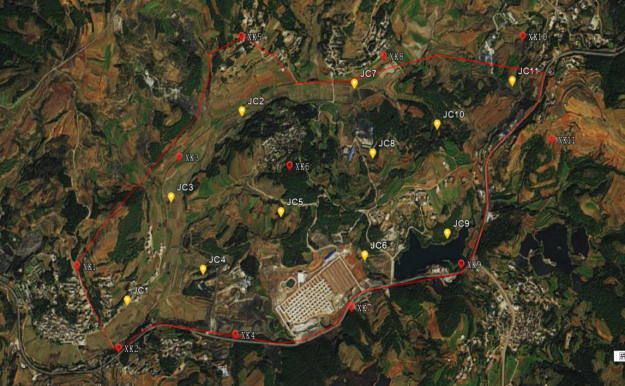

本次測區范圍和像控點、檢查點布局如下：

項目難點

時間緊迫是該項目的主要難點，***終規劃外業僅在一天之內完成數據采集，剩下三天時間給內業產出數據成果。

外業數據采集的效率要求提出非常大的挑戰。若采用單鏡頭測傾斜攝影飛行架次多，飛行速度慢，整體效率無法達到預期，且測區高差大，下午風速普遍達到5級以上，地理環境復雜多樣，所以需要一款高精度、高效率，高航高，適合大面積復雜地形的傾斜相機。

***終選定大疆M300 RTK + 賽爾五鏡頭全畫幅傾斜相機303S的外業設備解決方案，內業數據處理則采用大疆智圖和EPS。

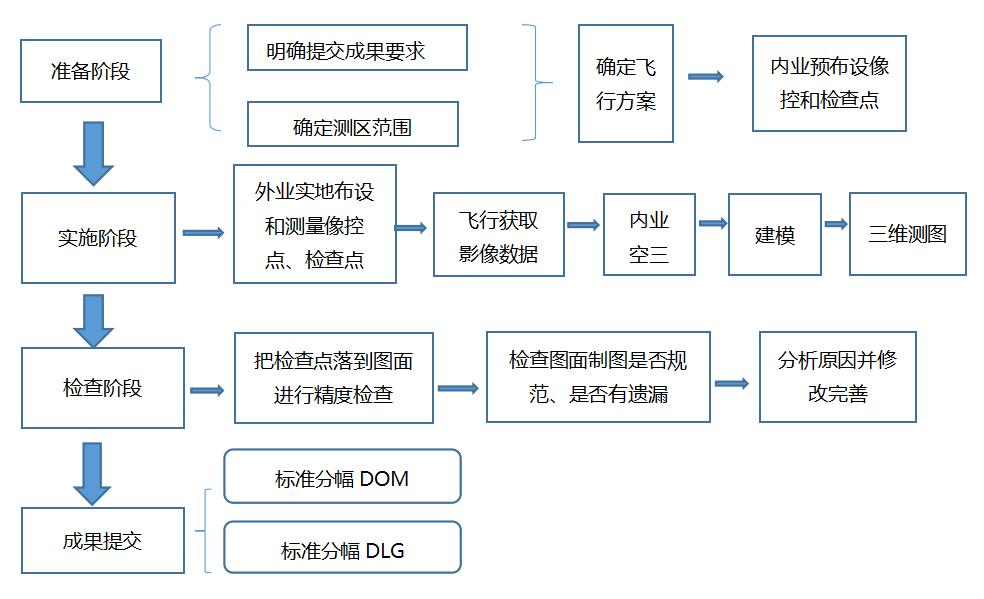

流程概述

本次航測在大疆M300+賽爾 303S外業數據采集完后，當天即用賽爾航測管家進行數據預處理。

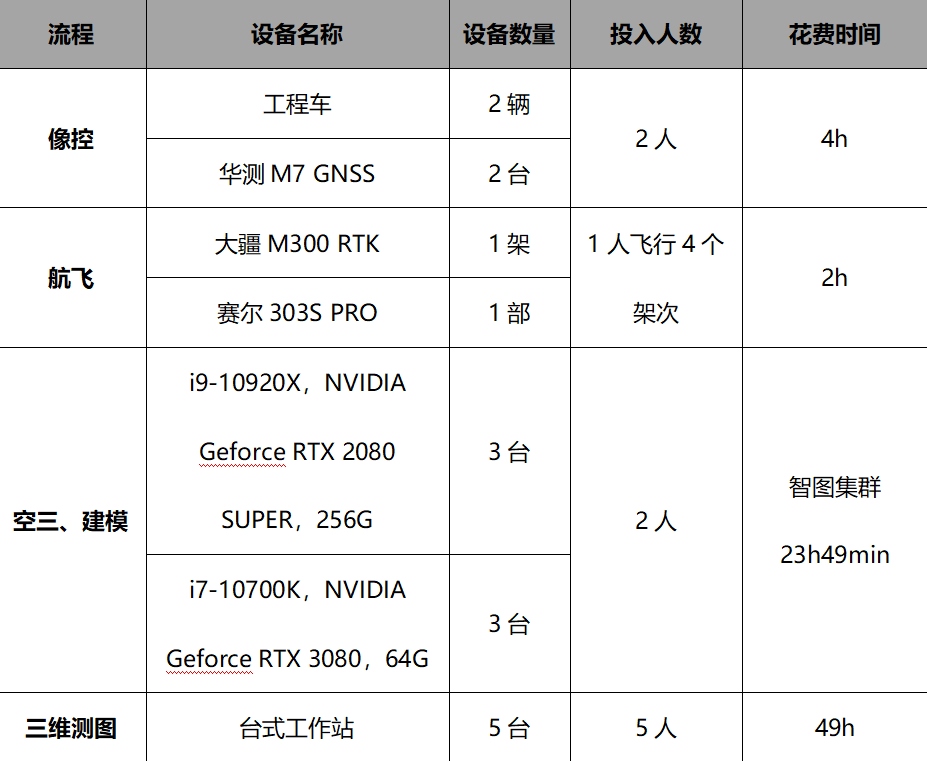

外業共布設10個像控點，11個檢查點。實測照片：

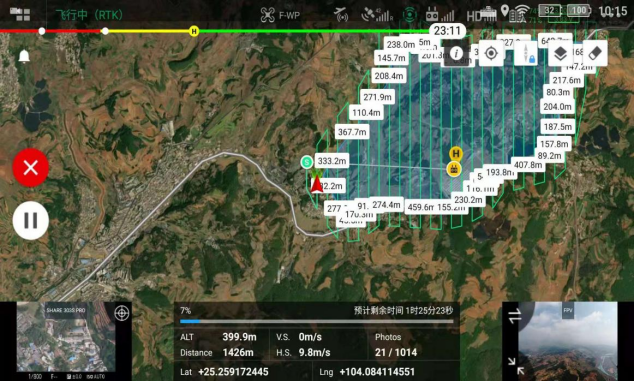

 飛行參數設置

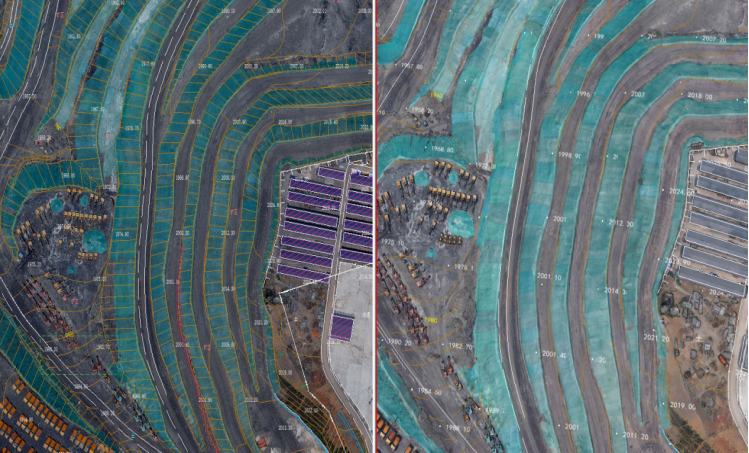

成果展示

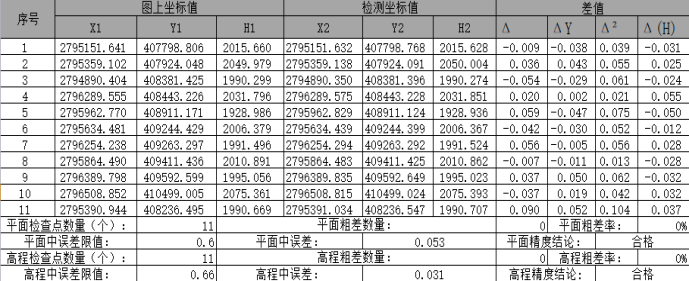

精度報告

甲方評價

***終甲方表示成果如期交付，并對作業效率和成果精度表示認可，省廳儲量處和國土處特意致電表示感謝。

大疆 M300 RTK＋ 賽爾 303S的優勢

1) M300 RTK雙RTK的高精度定位與賽爾303S PRO無縫兼容，5個鏡頭都有獨立POS，并且分別寫入對應照片中，還可在航測管家中剔除冗余照片。

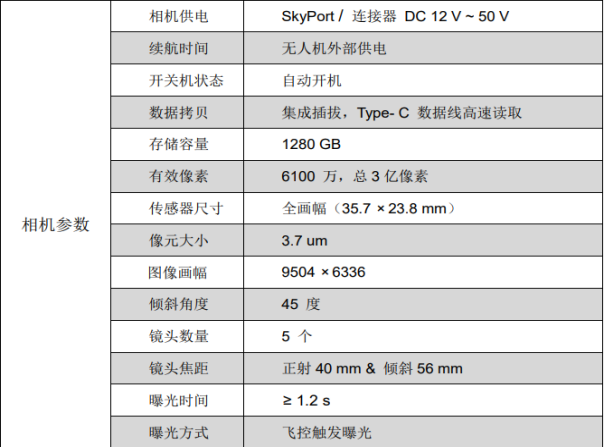

2) 市面上罕見的低空飛行器搭載全畫幅相機的組合，正射鏡頭40mm,傾斜56mm焦距，真正考慮到傾斜鏡頭和垂直鏡頭分辨率一致。

3) M300 RTK 與303S PRO 集數傳、圖傳、掛載、供電，RTK信號于一個接口，安裝拆卸快速簡便，相機無需單獨供電。

4) 5鏡頭支持實時圖傳的組合，可同時查看航線視圖、FPV視角、和正射視角三個畫面，實時查看飛行器飛行和拍照情況。

5) 3.05億像素的鏡頭遇見30min續航的飛機碰撞出超高的效率：飛行160高可達1.5cm的分辨率，單架次作業面積可達0.75平，且成像質量?jī)?yōu)越，配合M300 RTK簡便的仿地飛行，能輕松應對高難度場景。
