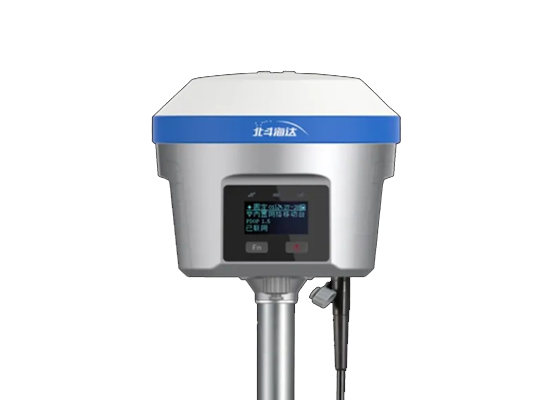

TS7 RTK GNSS接收機新一代小型智能北斗RTK

作為中海達旗下又一生力軍，北斗海達首款小型化RTK系統TS7從定義上就帶有濃濃的民族色彩，源自北斗七星之首天樞星簡稱TS，采用中海達完全自主知識產權多模多頻RTK算法，“北斗”與“中國芯”強強聯合，全新信號跟蹤技術，輕量化結構設計，適應惡劣復雜環境的高精度測量作業，將這份民族驕傲內化于心，外化于形。

性能優勢：

◇ 新一代小型智能北斗RTK，配新一代測量引擎，提供智能測繪整體解決方案；

◇ 全星座、多通道，快速精準定位，提高可靠性；

◇ 高清OLED液晶顯示屏，擁有防水功能；

◇ 內置16GB大容量存儲、4G全網通通信模塊和4G網絡天線，支持OTG功能；

◇ 全向電臺天線，內置多協議電臺，4W超大發射功率，移動站支持網絡中繼；

◇ 支持WiFi、藍牙、NFC通訊；

◇ 內置重力加速度傳感器（電子氣泡），支持傾斜測量；

◇ 高容量智能鋰電池，LED燈電量顯示，支持電池快充；

◇ 全新外觀，鎂鋁合金結構，更強固；

◇ 靜態數據雙格式存儲（*.GNS / RINEX數據）；

◇ 新一代人體工程學設計手薄iHand30，內置4G全網通，配備手簿專用充電器實現快速充電，支持OTG；

◇ 測量軟件Hi-Survey，全新UI交互，強大的底圖顯示，全面的道路算法、開放的互聯功能等；

◇ 支持中海達云服務系統，隨時隨地管理您的所有設備和數據

技術參數：

GNSS配置 通道數:440

BDS：B1，B2，B3

GPS：L1C/A，L2C，L2E，L5

GLONASS：L1、L2

GALILIEO(預留)

SBAS(預留)

輸出格式 ASCII:   NMEA-0183，二進制碼

定位輸出頻率 1Hz~20Hz

靜態數據格式 GNS，Rinex雙格式靜態數據

差分格式 CMR，RTCM2.X，RTCM3.0，RTCM3.2

網絡模式 VRS，F(xiàn)KP，MAC；支持NTRIP協議

系統配置 操作系統 Linux操作系統

啟動時間 3秒

數據存儲 內置16GB ROM

精度和可靠性[1] RTK定位精度 平面：±（8+1×10-6D）mm   （D為被測點間距離）

靜態定位精度 平面：±（2.5+0.5×10-6D）mm   （D為被測點間距離）

DGPS定位精度 平面精度：±0.25m+1ppm   ；高程精度：±0.50m+1ppm

初始化時間 ＜10秒

初始化可靠性 ＞99.99%

通訊單元 I/O端口 5芯接口，MiniUSB接口，TNC天線接口，Nano   SIM卡槽

蜂窩移動 內置4G網絡通信：

   TDD-LTE，F(xiàn)DD-LTE，WCDMA，EDGE，GPRS，GSM

WiFi通信 802.11   b/g接入點和客戶端模式，可提供WiFi熱點服務

藍牙通信 Bluetooth?   4.0/2.1+EDR,2.4GHz

內置電臺 內置收發一體電臺:

功率：1W/2W/4W可調

頻段：403MHz~473MHz

協議：HI-TARGET，TRIMTALK450S，SOUTH，CHC

頻道數：116個頻段（其中16個可配置）

外掛電臺 外掛電臺

功率：5W/10W/20W/30W可調，   頻段：450~470MHz，

傳輸速率：19.2kbps/9.6kbps可調

頻道：116個頻段可調

輔助測量 電子氣泡 實現智能對中

傾斜測量 傾斜測量2.0

用戶界面 按鍵 雙按鍵：1個電源，1個功能鍵

顯示屏 OLED高亮顯示屏：1.54英寸，分辨率128*64

LED提示燈 衛星燈，信號燈，電源燈

功能應用 高級功能 OTG功能，NFC閃聯，WebUI交互，U盤固件升級，網絡中繼

智能應用 智能語音，功能自檢，智能電池、電池快充

遠程服務 消息推送、在線升級、遠程控制

云服務 設備管理，位置服務，協同作業，數據分析

物理特性 主機電池 高容量鋰電池6800mAh/塊（標配2塊）帶電量顯示燈，

   單塊電池網絡移動站工作時間10小時[2]

外接電源 6~28V寬壓直流設計，5芯接口

外觀 流線型圓柱體

尺寸 Φ137mm×131mm

重量 ≤1.35kg（含電池）

功耗 4.0W

材料 外殼采用鎂合金材料

環境特性 防塵防水 IP67

防摔 抗2米高測桿自然跌落，1.2米自由跌落

相對濕度 100%不冷凝

工作溫度   -40℃~+75℃

存儲溫度   -55℃~+85℃

注:[1]測量精度、準確性、可靠性和初始化時間取決于各種因素，包括衛星數量、幾何分布、觀測時間、大氣狀況及多路徑效驗等，該數據在正常條件下得出。

       [2]電池工作時間與工作環境、工作溫度及電池壽命有關。

以上技術參數以實際產品為準，如有變更，恕不另行通知。
