8月的驕陽，把長沙大地烤的滾燙滾燙。然而，一項與時間賽跑，在火熱的高溫下給數百棟房屋進行立面測量、給房屋“穿衣戴帽”，讓約數千平方米的墻面盡顯長沙特色的立面整治工程，在星沙桂花路兩側同時展開。

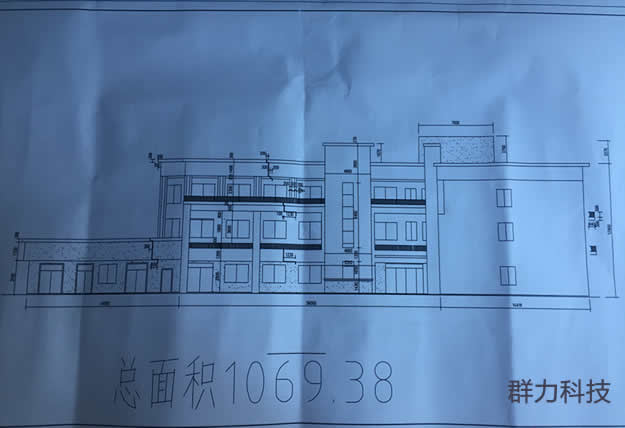

給房屋“穿衣戴帽”是指對建筑物立面進行美化和政治，這就要求測繪處建筑物的立面圖作為相關工作的依據。由于在實際測量工作中應用的都是平面測繪，因此，將建筑物不同的立面投影到與立面平行的鉛垂面上，然后按照比例尺縮小而得到的正射圖影圖，這就稱為建筑立面圖，簡稱立面圖。

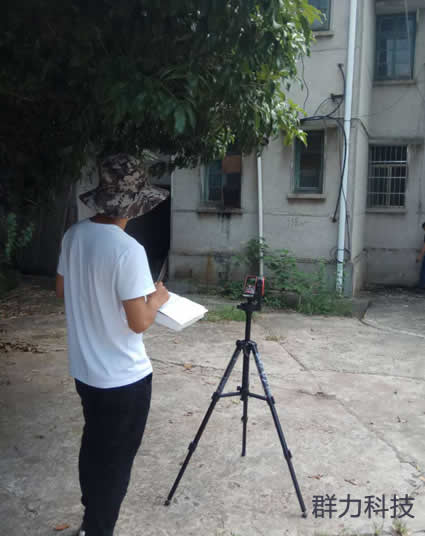

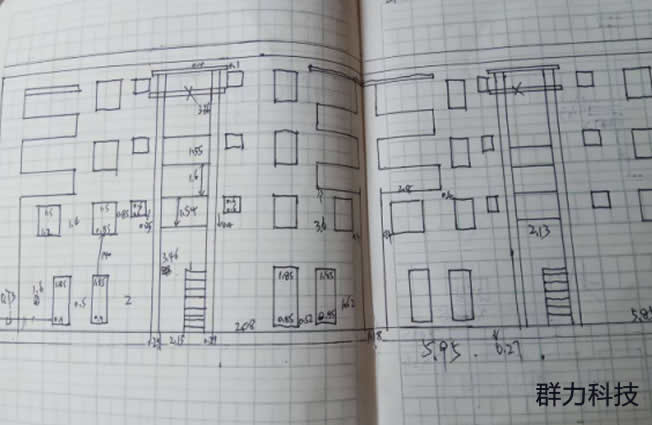

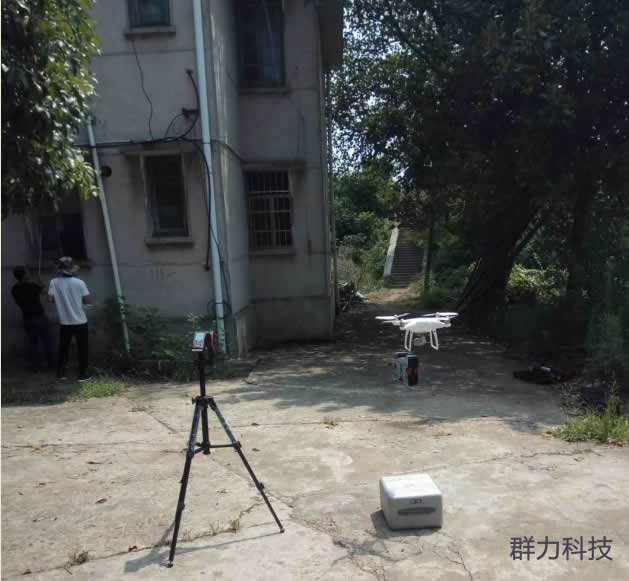

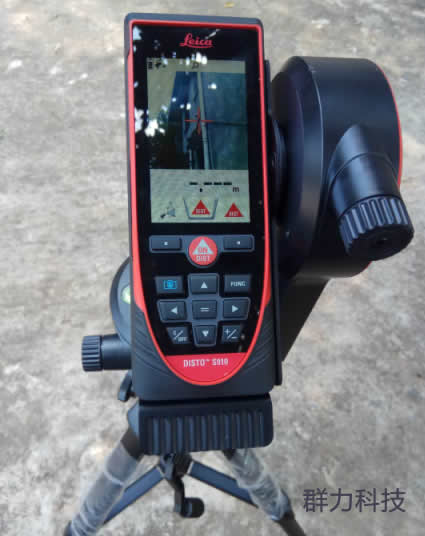

在立面測量前需觀測選擇能盡量看到立面全景的位置設站，采用假定坐標系和自由設站，角度定向為北方向;設站完成后，使用全站儀無棱鏡進行碎步測量:先采集立面上各細部點數據，包括門窗、柱、檐等細部水平位置特征點，細部點對應點號，重合點對編號，草圖勾繪時詳細記錄，并拍照以便內業參照； 窗戶間的垂直間距，門窗高、建筑物高等數據采用全站儀無棱鏡高差測量方式獲取，現場經過加減計算直接求解得出外業高差；將得到的立面上各細部點數據在autocad軟件展點后改正到正立面(由于采用自由設站，立面細部點數據在autocad軟件展點后是非正立面):選擇兩個在同一條投影線上的點作為立面圖的軸線，這兩點盡量距離（樓體兩端點），以其中一點作為旋轉基點，使用正交功能對有點進行測站改正，改正后軸線與坐標軸y軸重合；參照立面照片，依據外業草圖點號，對應步驟四得出的正立面上點號連點繪制立面圖，垂直方向數據依據外業高差計算成果，便得出建筑物外立面圖。

給房屋“穿衣戴帽”的目的是讓城市更有品味，讓居住環境更優美，因此在整個改造規劃中需要測繪出精確的建筑立面圖，給出準確的數據格式，才能給房屋進行規整、美化，才能形成舒適、宜人的城市街區空間環境。
