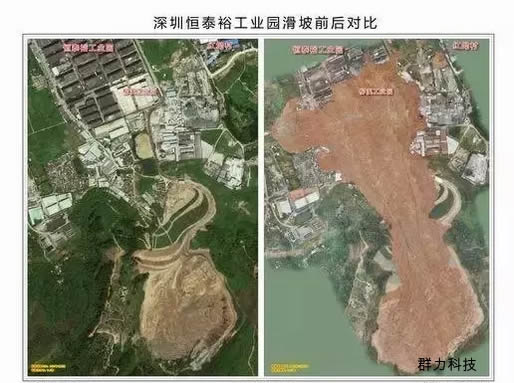

2015年，全國共發生各類地質災害8224起，其中滑坡5616起，泥石流486起，造成229人死亡、58人失蹤、138人受傷，直接經濟損失24.9億元。

2015年，成功預報地質災害452起，避免人員傷亡20465人，避免直接經濟損失5.0億元。

建設水土流失災害預警系統，能極大地避免泥石流等災害的威脅。

傾斜攝影+水土保持監測

極大提高工作效率和精準度

我國是當今世界水土流失***嚴重的國家之一。水土流失導致土地退化、泥沙淤積、生態惡化等一系列的問題，對人類社會生存發展造成嚴重的威脅。

水土保持監測是以土壤侵蝕及其治理為對象，利用地面觀測、調查、遙感解譯和模擬計算等技術手段，在坡面、小流域和區域尺度上，周期性、連續采集土壤侵蝕因子、類型、強度和治理狀況等方面信息的工作。

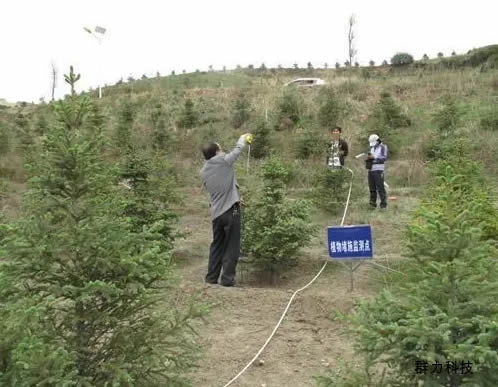

傳統水傳統土保持監測

傳統的地面調查和測繪技術存在現場操作復雜度高、工作量大等劣勢。

而無人機具有高空全局性視角和機動靈活性，通過無人機航拍，可以獲得項目區的高分辨率影像、三維實景數據、數字表面模型等數據，再通過信息的內業提取，可以快速獲取水土保持監督監測所關注的擾動土地、棄渣場、水土流失、水土保持措施中的多種定量化指標，服務于重點生產建設項目水土保持情況的監管。

無人機水土保持監測

工作步驟

******步：影像采集
包括空間三角測量運算、圖形矢量化、輸出成品制作等步驟。

影像采集

第二步：制作三維模型

技術人員將無人機采集到的照片、視頻和地理位置信息等數據，通過專用軟件進行圖像解譯處理，制作出三維模型，生成完整數據庫，制作出直觀可視的圖像和視頻。

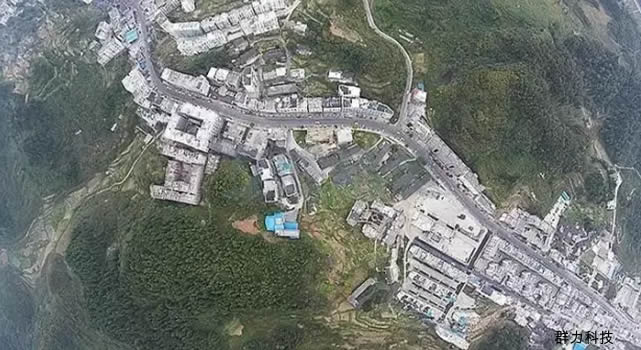

無人機采集照片

第三步：獲取信息 分析水土情況
基于影像數據，技術人員能夠獲取目標長度、面積、體積、高程等信息，分析土地利用情況、主體工程、取土場、棄渣場、臨時工程等水土保持措施實施變化情況及水土流失防治效果。

三維模型歷史數據對比分析

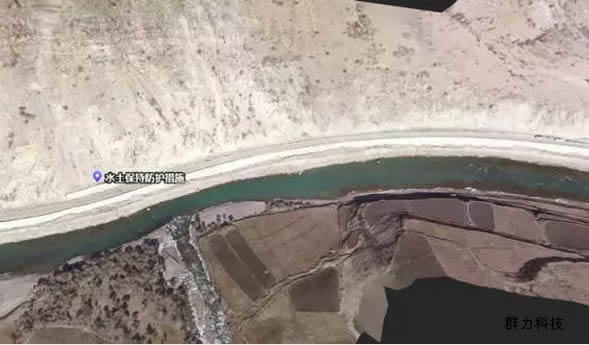

傾斜攝影三維模型

結果分析

以某大型渣場為例，設計堆渣2922.37 萬m3，原始地表土地利用類型主要為水塘、草地，以及少量農田和村莊，地形地貌特征為洼地。

（1）位置、范圍與面積

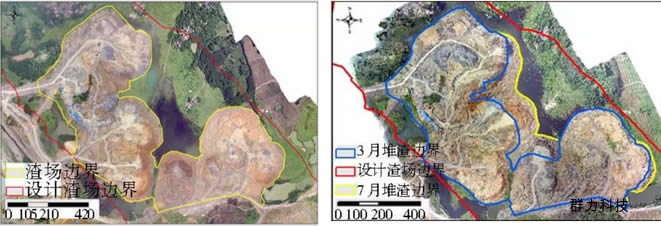

通過影像疊加設計圖，再進行影像勾繪渣場邊界得出7月已棄渣面積70.40 h㎡，與3月相比新增棄渣面積14.82h㎡。

2016年3月航拍影像                  2016年7月航拍影像

棄渣范圍變化

（2）棄渣量

利用2016年3月和7月兩期DSM進行差值分析得到新增棄渣量19萬m3；用同樣的方法與設計時的地形數據進行挖填方計算，得到總棄渣量1005萬m3。

2016年3月DSM                     2016年7月DSM

棄渣量計算

（3）棄渣類型與特點

通過高清影像整體觀察得出，棄渣類型多數為土質，夾雜少量碎石。

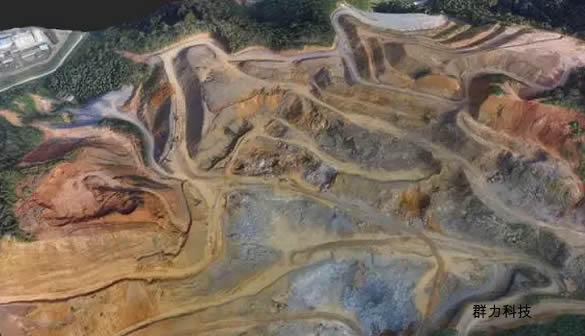

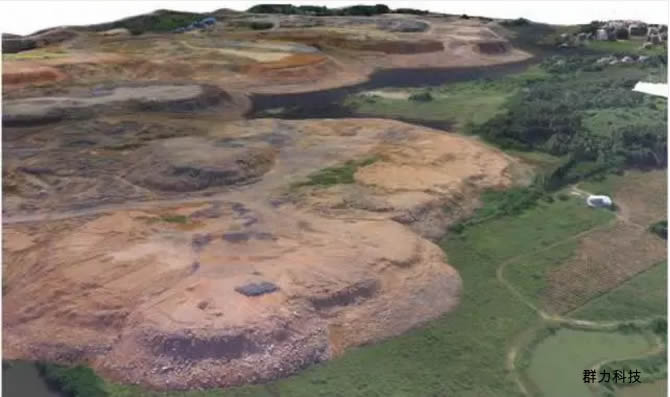

渣場實景三維模型

（４）水土保持措施及水土流失隱患

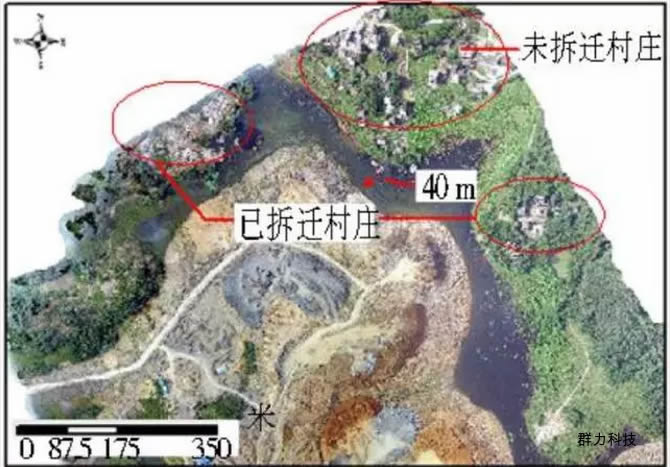

通過高清影像和三維模型目視解譯，尚未發現水土保持措施。渣場北部棄渣已經靠近村莊，距離***近的房屋只有40ｍ，需引起高度重視，應盡快實施紅線內拆遷和渣場水保措施。

無人機監測

應用前景

使用無人機監測是對水土保持監測技術方法和手段的創新，不僅減輕對大面積或線型工程監測時的外業工作量，輕松獲取人員及車輛難以甚至無法到達的區域清晰的航拍影像，還能更真實、更直觀地反應工程建設期所造成的水土流失狀況、強度及分布情況，在水土保持行業及其他涉及到野外作業的相關領域都有很大的應用潛力。

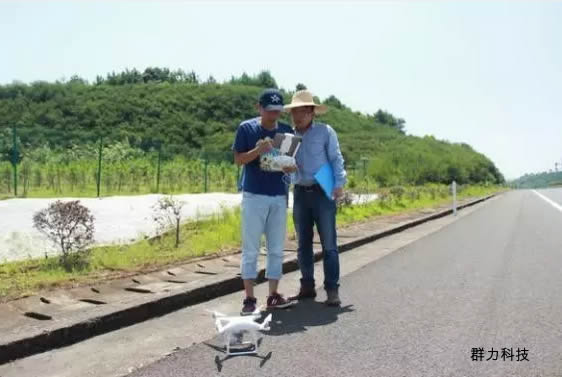

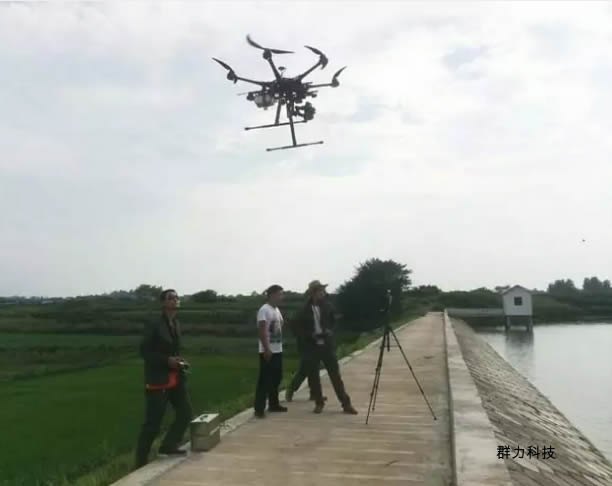

江西省水保院應用無人機開展外業工作
