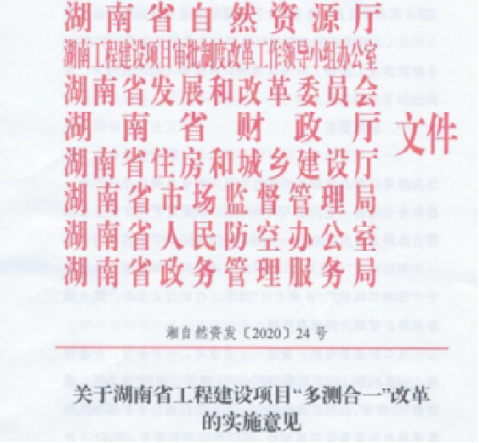

“多測合一”，從2020年上半年開始成為測繪行業的熱頻詞匯。確定的在建設工程項目審批改革中的一個重大改革事項，更是測繪行業承擔的重大改革任務之一。近期，長沙群力測繪科技有限公司應測繪管理科要求對株洲汽博園區域內進行了多測合一測試，并對試點成效、信息解決方案等進行了深入研討。盡管相關政策仍正在形成中，但業界普遍感受到“多測合一”改革已蓄勢待發。現在就和大家一起分享一下M300 RTK在多測合一項目中的免相控成果。

項目簡介：

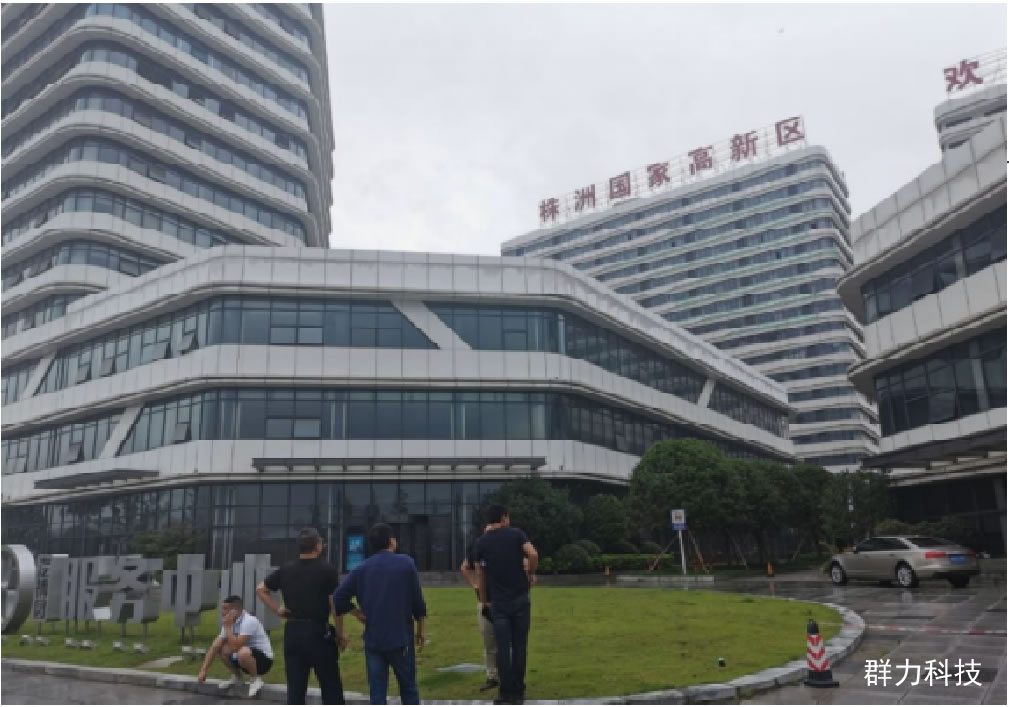

項目位于株洲汽博園區域內，面積約為0.15平方公里。區域內樓高8-18層(預估樓高80m)。根據具體情況及業主要求，設計本項目實景三維及1:500地形圖測量推薦方案。

技術標準

1）《低空數字航空攝影規范》 (CH/Z   3005 - 2010)

2）《低空數字航空攝影測量外業規范》(CH/Z 3004-2010)

3）《低空數字航空攝影測量內業規范》(CH/Z 3003-2010)

4）《無人機航攝系統技術要求》(CH/Z 3002-2010)

5）《無人機航攝作業基本要求》(CH/Z 3001-2010)

6）《地籍調查規程》(TD/T 1001-2012)

7）《定位系統實時動態測量(RTK )技術規范》(CH/T 2009-2010)

8）《數字航空攝影測量控制測量規范》(CH/T3006-2011)

9）《測繪作業人員規范》(CH 1016-2008)

10）《測繪成果質量檢查與驗收》(GB/T 24356-2009)

11）《數字測繪成果質量檢查與驗收》(GB/T 18316-2008)

12）《測繪技術設計規定》(CH/T 1004-2005)

13）《測繪技術總結編寫規定》(CH/T 1001-2005）

采用設備和處理軟件：

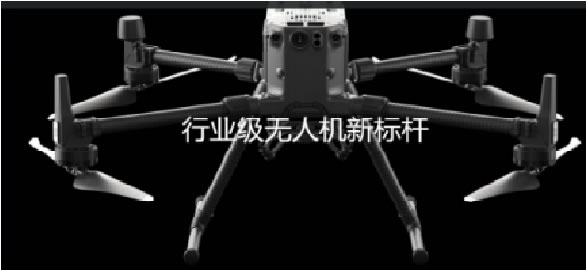

飛行器:經緯 M300 RTK

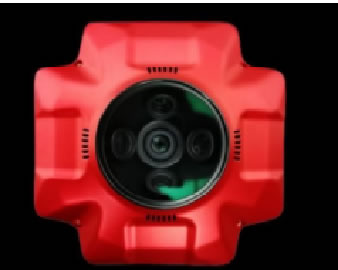

攝影設備: PSDK102S五鏡頭傾斜相機

處理軟件——大疆智圖

模型數據與實測數據相對比

項目成果

1、三維模型成果

2、正射影像成果

3、地形圖成果

4、測繪成果報告。

項目總結

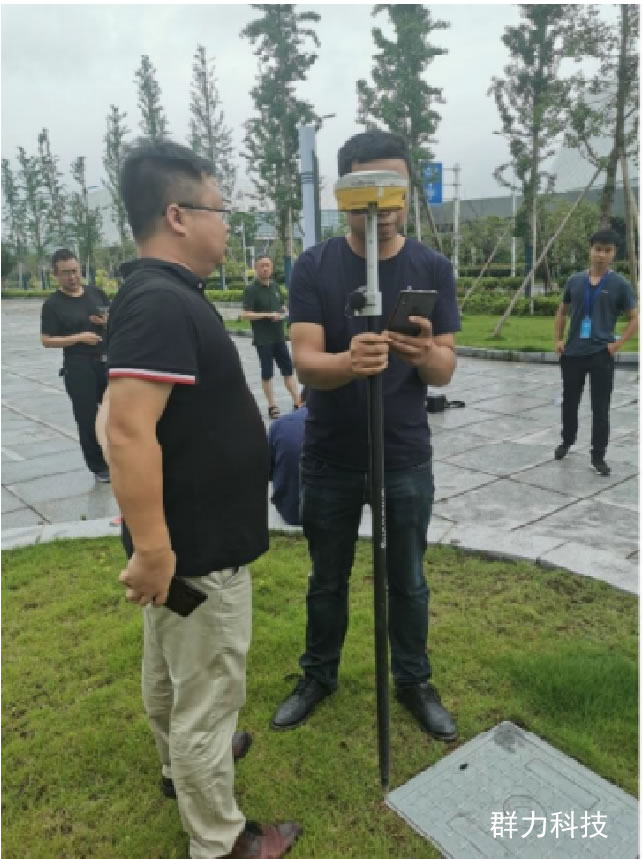

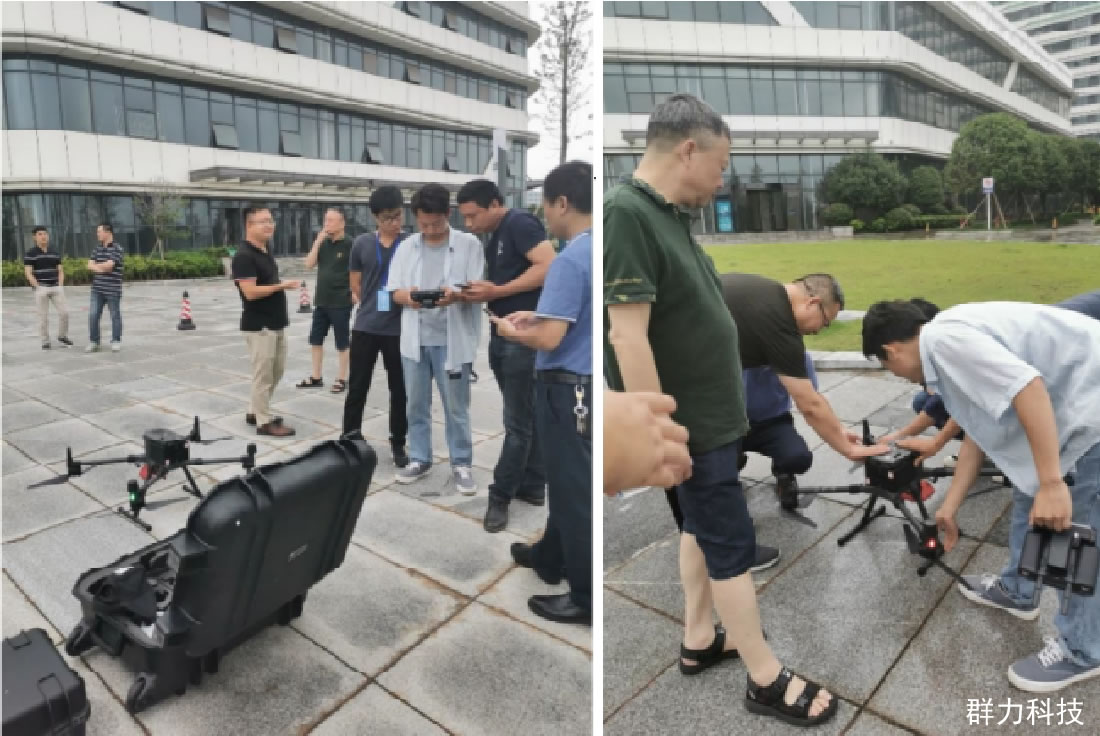

1、測繪儀器設備:M300RTK無人機一架、 PSDK102S傾斜相機一個、集思寶 GPS1臺等

2、人員配備:測量1人，飛手1人，數據處理 1人，地形圖繪制 1人。

3、要求進場后30個工作日完成。實際工期:測量及航飛 1個小時，數據處理 :15小時，地形圖繪制 1人/天，數據拷貝及資料檢查約0.5天。

結論

從以上測試結果來看，使用M300 RTK搭配賽爾102S相機，憑借M300 RTK的高續續航能力，一個架次可以執行1.5cm地面分辨率的航測任務，避免重復測繪，減輕企業負擔，實現“一次委托、統一測繪、成果共享”。

結尾

群力測繪公司依托自身在測繪信息化行業十多年的技術積累，結合多測合一測試成果，精心打造多測合一信息化管理，為國家推行多測合一工作改革貢獻力量。
