防汛應用 ：汛情偵察 -協同作業 -汛情評估

防汛應用

汛情偵察

防汛工作岸線長，人工巡檢效率較低，且存在安全風險。經緯M30輕巧便攜、具備高防護等級，可應對惡劣天氣。高質量遠距離圖傳為大范圍防汛提供了技術基礎，實現險情及時發現、處置

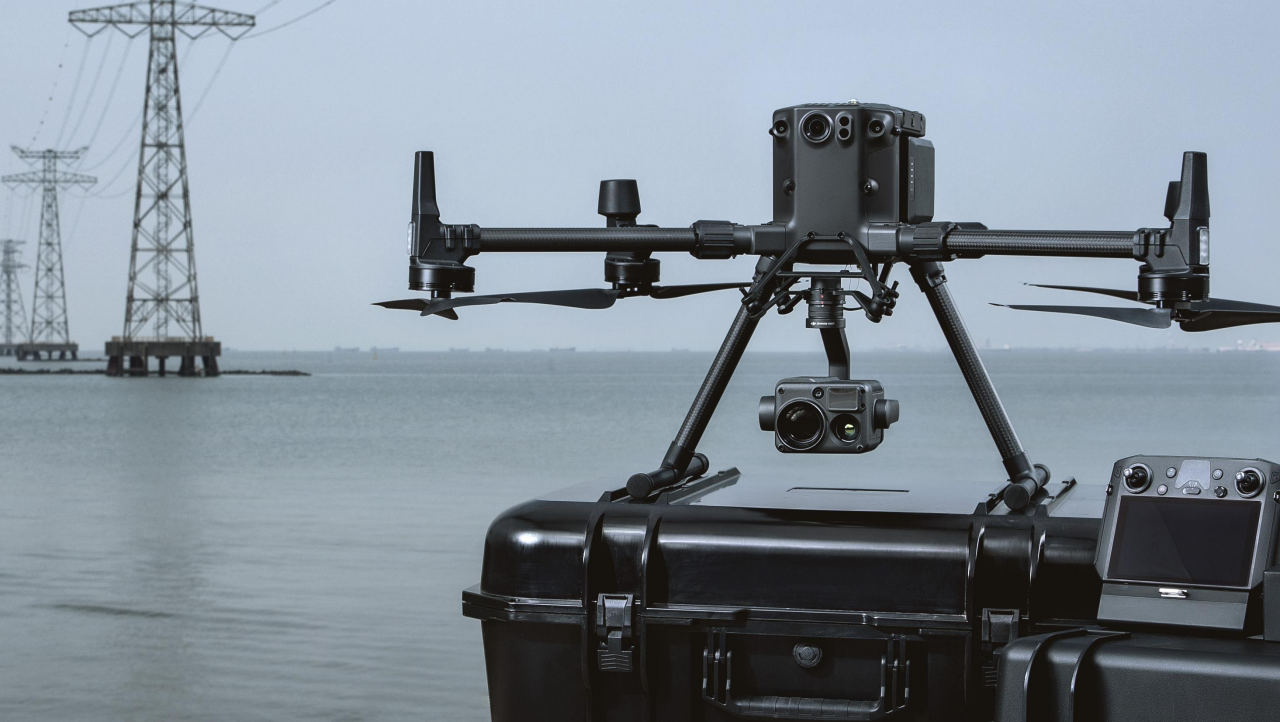

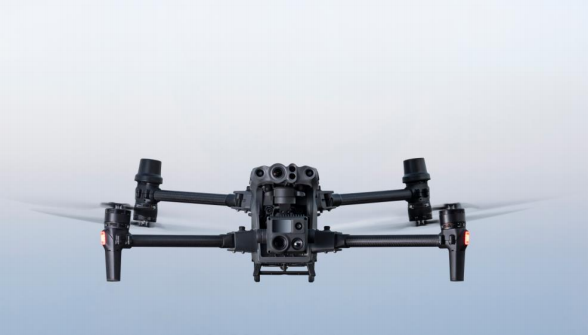

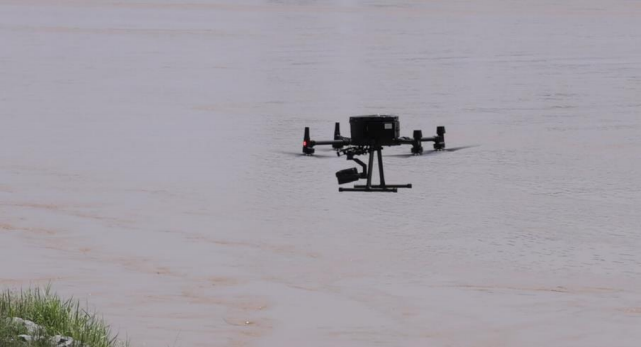

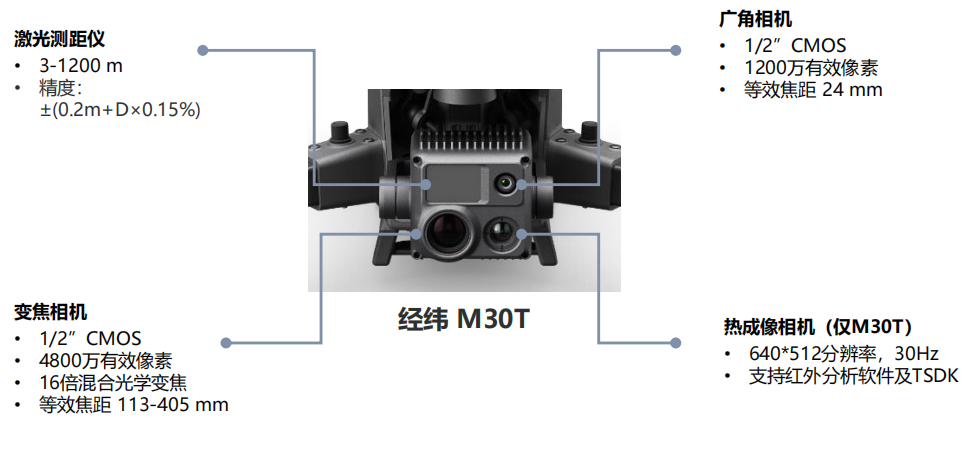

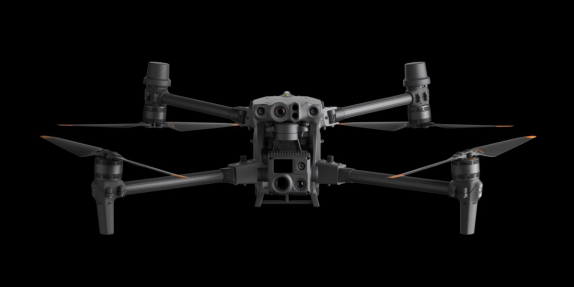

經緯M30T 無懼風雨

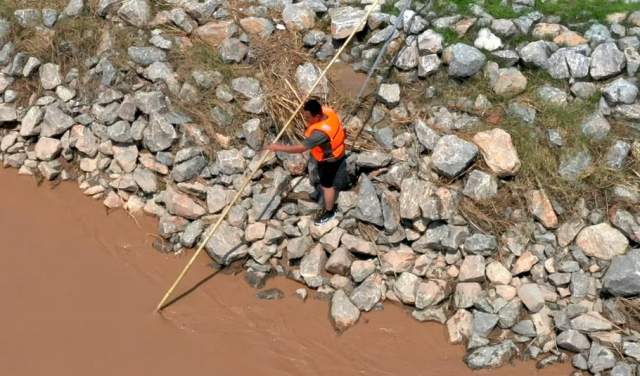

堤壩巡察

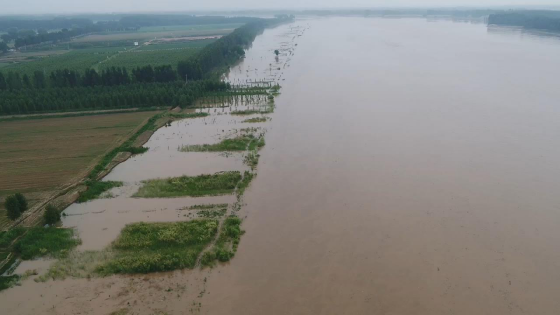

汛情水位上升流速加快，對堤防產生較大沖擊，因此汛情期間堤壩的巡檢尤為重要，無人機具備視角靈活、全天候作業、可見光與熱成像結合、航線復飛等特點，實現對堤壩高頻率、多角度巡檢

可見光與紅外巡察

防汛應用

信息多點共享

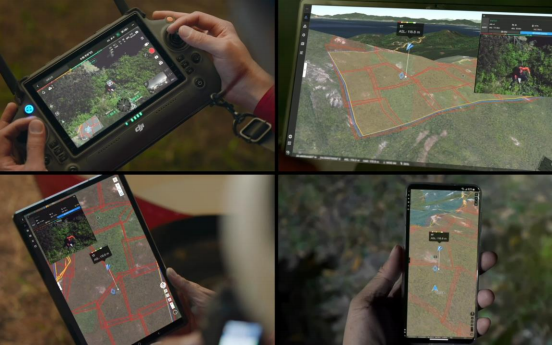

防汛現場無人機畫面直播，實時回傳至前端指揮部和后方指揮中心，通過司空2云平臺進行多終端數據同步，實現信息多點共享

汛情信息共享

數字成果回傳

各場景中無人機拍攝的照片、全景圖、視頻及時上傳至大疆司空2云平臺，及時在線查看、存檔

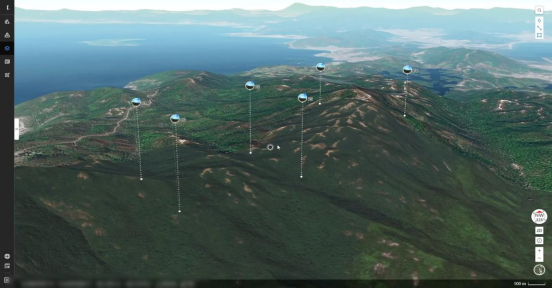

查看前線全景圖

防汛應用

任務標注與分發

基于云平臺數字模型制作電子地圖，合理部署防汛力量。在模型上，可進行標注、數據測量等操作，快速進行各項任務的標注與分發，形成“一張圖”協同防汛

作戰地圖

汛情評估

通過司空2云平臺，基于模型可進行在線測量，包括直線距離，區域面積，具體點位信息等。通過這一系列功能，協助一線測量受災面積，決口跨度等信息，助力汛情評估，為指揮決策提供重要依據

標注測量

科技創新，提高生產力

水政執法 ：河湖巡察 -違法取證 -禁漁執法

河湖巡察

水政執法部門河道巡察需記錄河道附近的排污口、施工工地、垃圾堆放等情況。通常河道長、路難走，工作辛苦

執法人力少

人力較少，但需要執法巡察監管的覆蓋范圍卻非常廣

違法行為隱蔽

大部分的河流不能通過坐船的方式巡河，部分問題無法發現

整改核查管理難

缺乏數字化管理手段，水政執法問題巡察效率有待于提高

河湖巡察

作業流程：

①針對河道情況規劃自動執行航線任務

②無人機自動進行高清圖像視頻等數據采集

③通過司空2平臺生成數字底圖，對問題標注記錄

④后續用無人機巡察對比，對整改情況進行驗收閉環

河湖巡察

設定航線任務，沿河道巡察自動飛行，對重要區域生成數字影像，打點標識關鍵點信息，記錄疑似排污、違建等信息

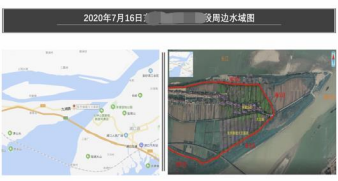

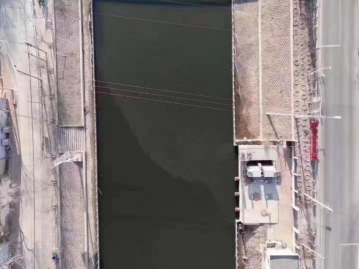

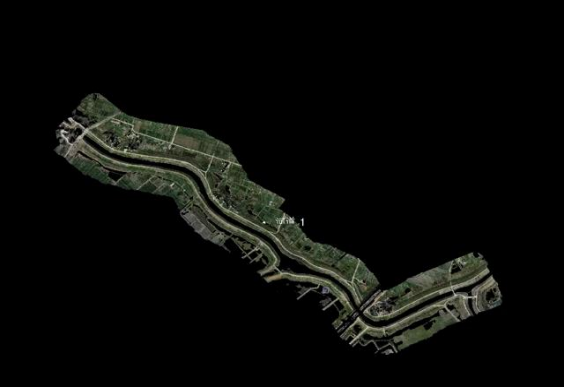

河道數字影像

通過司空2云平臺，生成河道2.5D數字影像

實景圖片疊加

直觀呈現水域問題及其周邊環境的情況

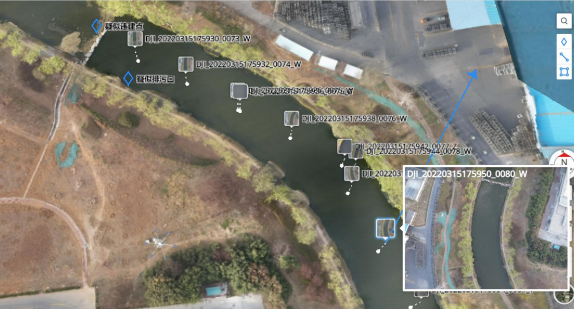

問題在線標注

位置信息在線標注，數字化歸檔，后續整改階段方便核查比對

河湖巡察

排污精準定位

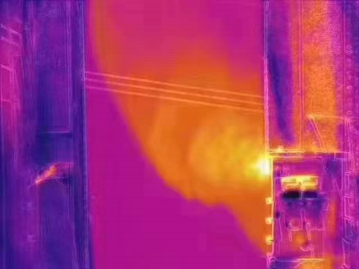

可見光與熱成像相機結合，精準定位排污口，并通過激光打點標識

尤其是夜間偷排，可見光無法觀察的時候，熱成像畫面依舊清晰可見

河湖巡察

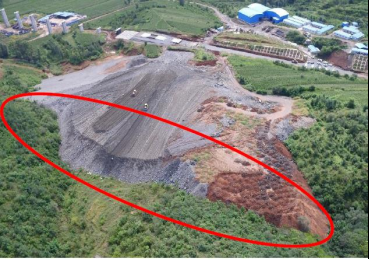

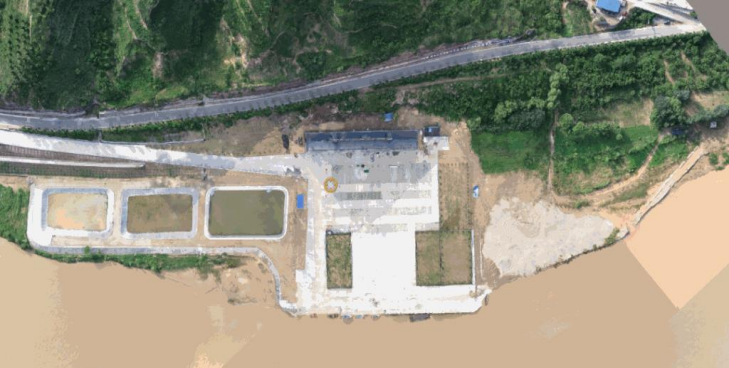

違建執法取證

陜西省吳堡縣黃河岸邊，違規侵占河道建設拐上古渡碼頭，影響防洪安全，無人機航測三維建模，測量違建面積、土方量等信息，督促整改并階段性檢查成果，***終整改合格，恢復河道過洪能力

禁漁執法應用

《長江十年禁漁計劃》

從2020年1月1日起農業農村部發布《長江十年禁漁計劃》，要求長江干流和重要支流，***遲2021年1月1日起實行為期10年的禁捕，期間禁止天然漁業資源的生產性捕撈

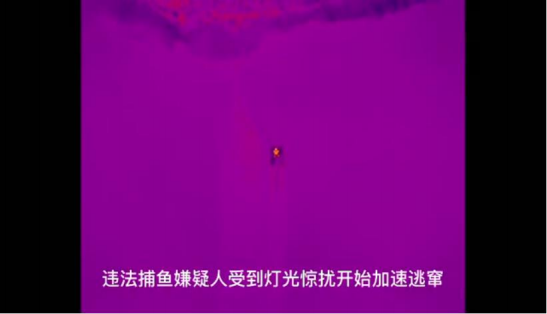

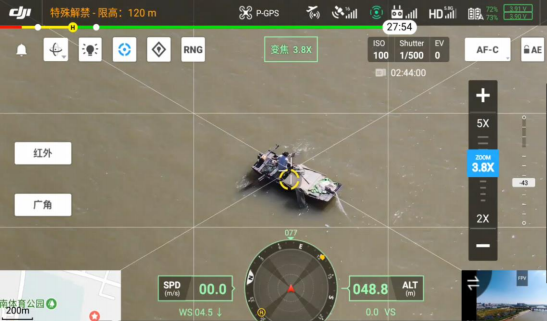

無人機禁漁應用

長江流域各地農業廳、局，公安，水利等多部門聯動，大力展開禁漁行動，過程中采用無人機日夜禁漁巡察，將無人機作為各部門強有力的科技工具，持續提高執法效率

水利航測 ：河道整治 -水域確權 -工程測量

河道整治

項目背景

安徽合肥市水利建設項目——石達圩達標整治工程，某設計院使用 禪思 L1 測量圩堤沿線地形地貌情況，為工程設計提供依據

圖 禪思 L1采集的點云模型

成果需求

地形圖：堤防1:1000帶狀地形圖

堤防縱斷面圖：豎向比例1:100，橫向比例1:1000

堤防橫斷面圖：豎向比例1:100，橫向比例1:500

河道橫斷面圖：每隔500m測量一個完整河道橫斷面

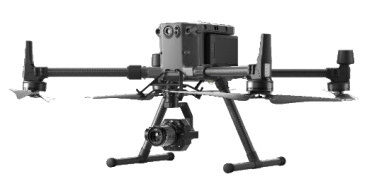

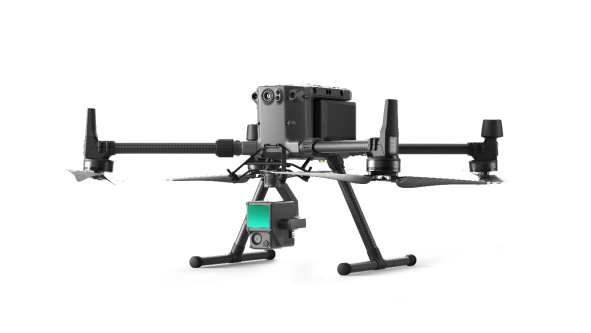

圖 經緯 M300 RTK 搭載 禪思 L1

數據來源：安徽博冠

河道整治

航測作業流

? 布設 26 個檢查點

? 經緯 M300 RTK + 禪思 L1航帶飛行，3 架次采集 9 公里河道數據

? 大疆智圖生成 las 點云

? 使用第三方軟件（天寶 TBC 結合 CASS）生成地形圖及斷面圖

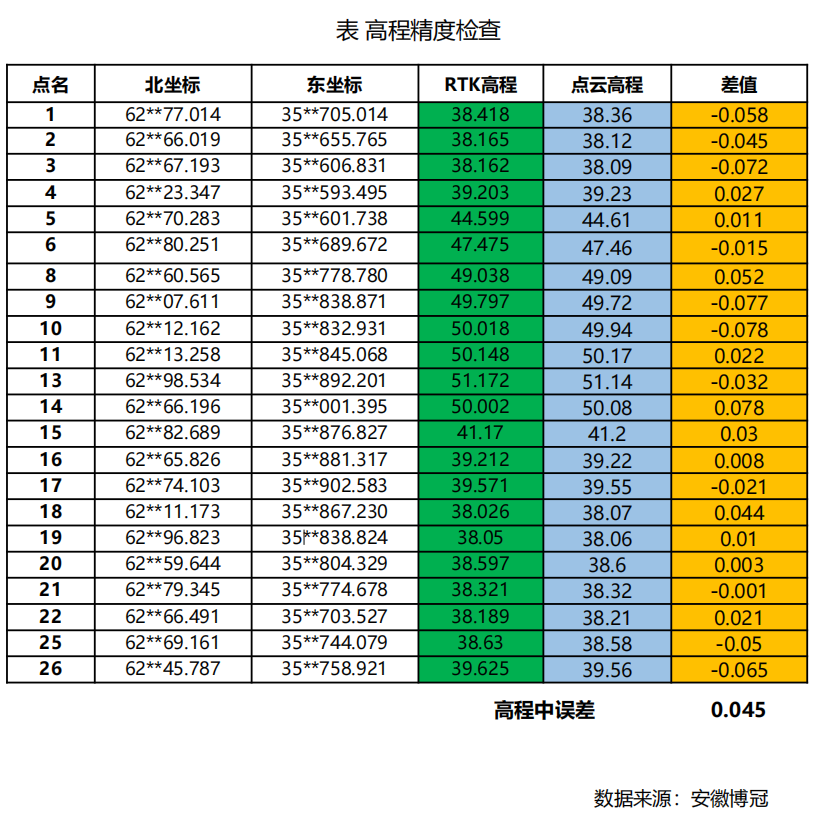

高程中誤差：4.5cm

26 個檢查點高程中誤差 4.5cm，完全滿足業務要求

河道整治

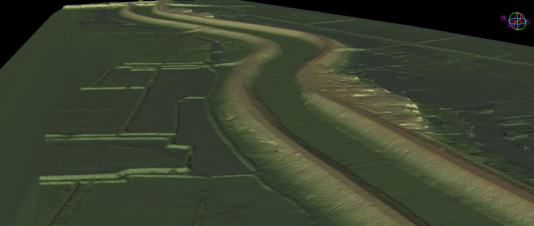

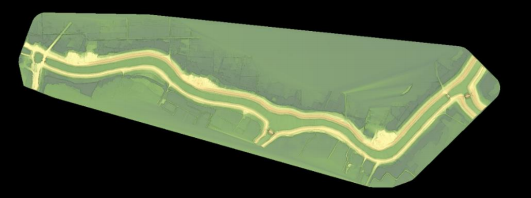

圖 禪思 L1 濾波后生成的 DEM

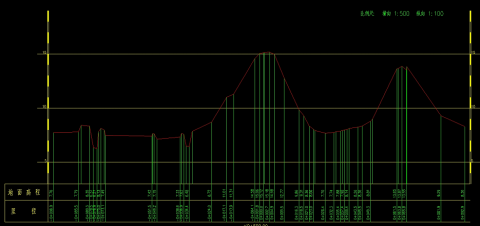

圖 工程斷面圖

甘孜州水利局理塘河道確權

項目介紹

開展河湖管理范圍劃界工作是全面貫徹落實中辦、國辦《關于全面推行河長制的意見》《關于在湖泊實施湖長制的指導意見》等重要文件精神的具體落實，是切實加強河湖水域岸線管理的重要舉措，是精準實施一河一策保護治理的重要依據

業務需求

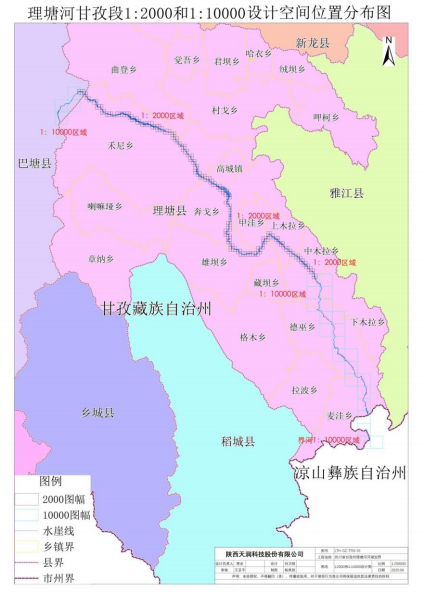

對甘孜州理塘河甘孜段進行河道管理范圍劃定工作,需其測繪要求需要達到1:2000 和 1:10000 比例尺測繪需求，用作河道現狀清理、洪水分析計算等

項目背景

測區特點

? 理塘河甘孜段全長 287.1KM,其中 180.7KM為城區及主要鄉鎮

? 橫跨 2 個縣，80 余個鄉鎮

? 海拔從 3000 米到***高的 5000 米

? 高原地區天氣多變

作業難點

? 自然原因：高落差，氣候復雜多變，多風多雨, 大部分測區兩山夾一溝，山谷斜距至少70°

? 社會原因：近一半為無人區無網絡RTK信號覆蓋

? 經濟因素：作業時間緊，任務重

? 傳統測繪或固定翼航測的痛點：無 RTK 覆蓋，地形復雜，無法人工測量

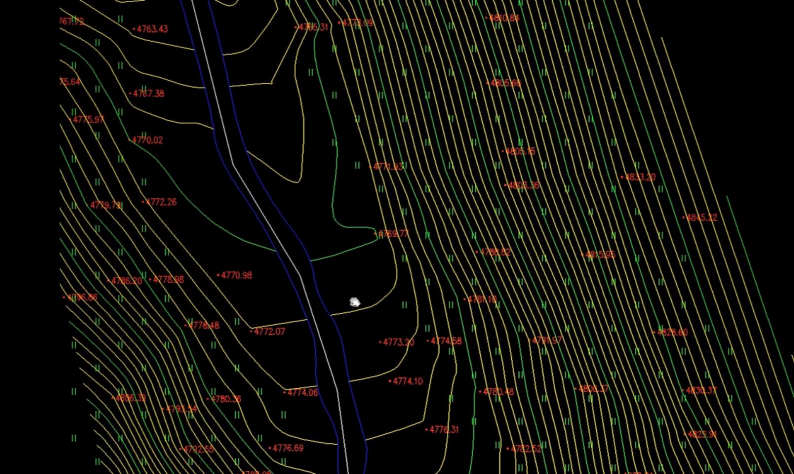

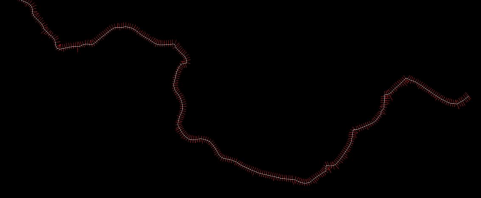

數字化成果

水土保持 ：圖斑復核 -工程監督 -航測調查

圖斑復核

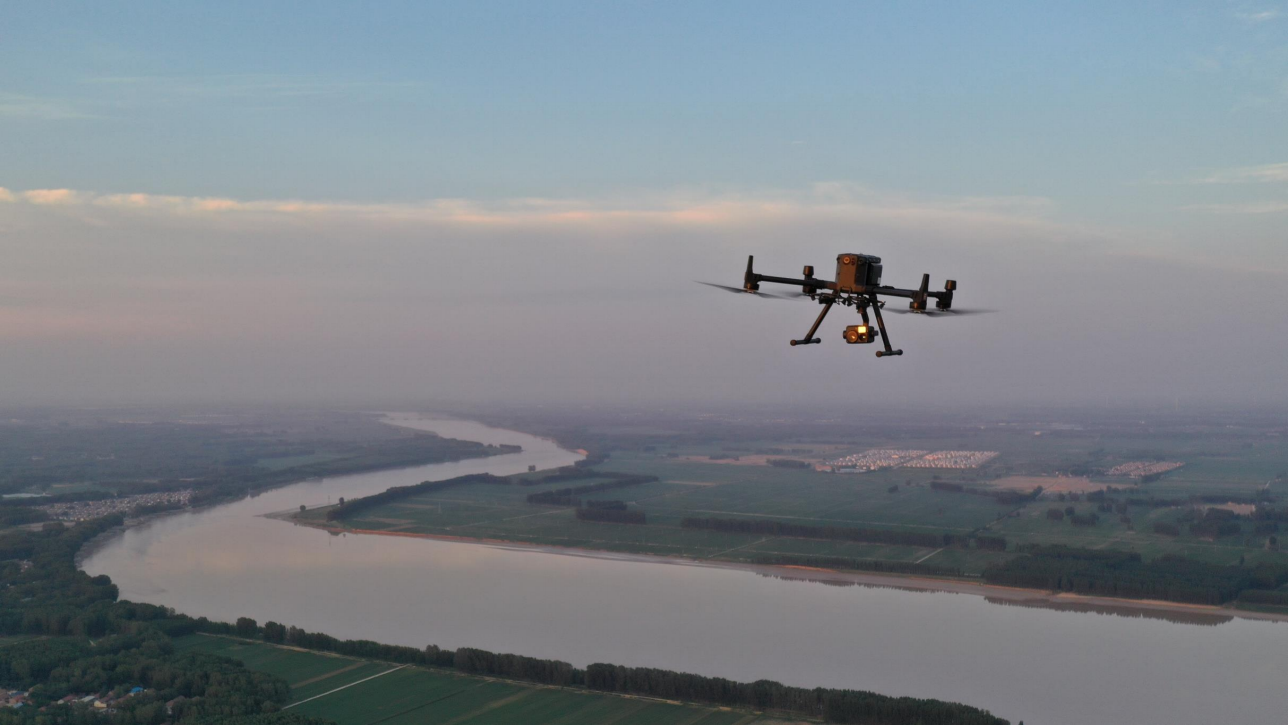

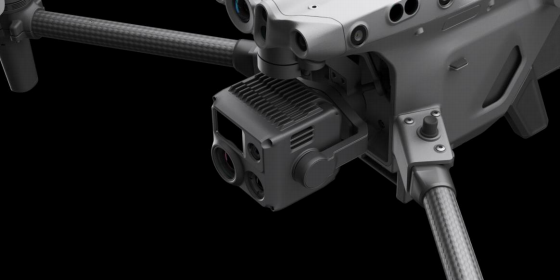

經緯M30T 便攜精悍

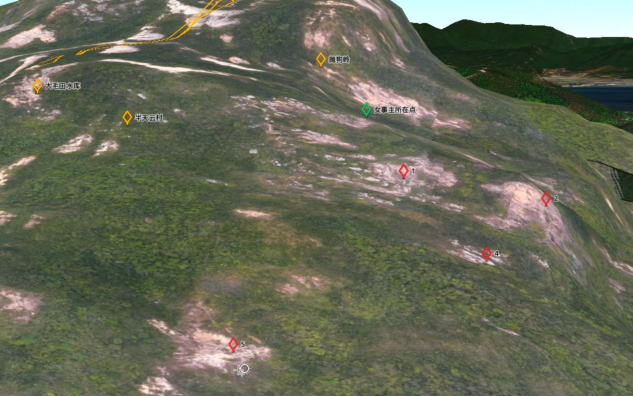

海河委 圖斑復核

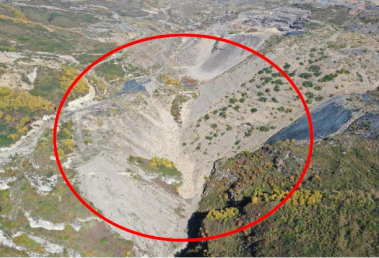

水利部下發疑似違規的擾動圖斑，水行政主管部門需完成現場復核工作，按要求采集圖斑的影像數據

地形復雜區域，人力很難采集數據，通過無人機快速抵達圖斑點位，高效采集影像數據，進行圖斑復核

水保工程監督

協助美麗鄉村建設

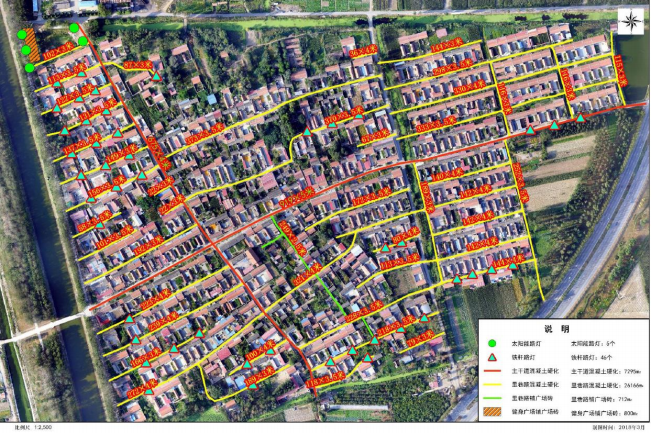

水利部海河水利委員會通過無人機協助美麗鄉村規劃設計，進行航測生成數字模型；檢查施工進度，工程建設有無按照既定水保設計方案執行，村莊道路交通、路燈、廣場等基礎設施，確保滿足水保標準，工程成果直觀呈現

航測調查

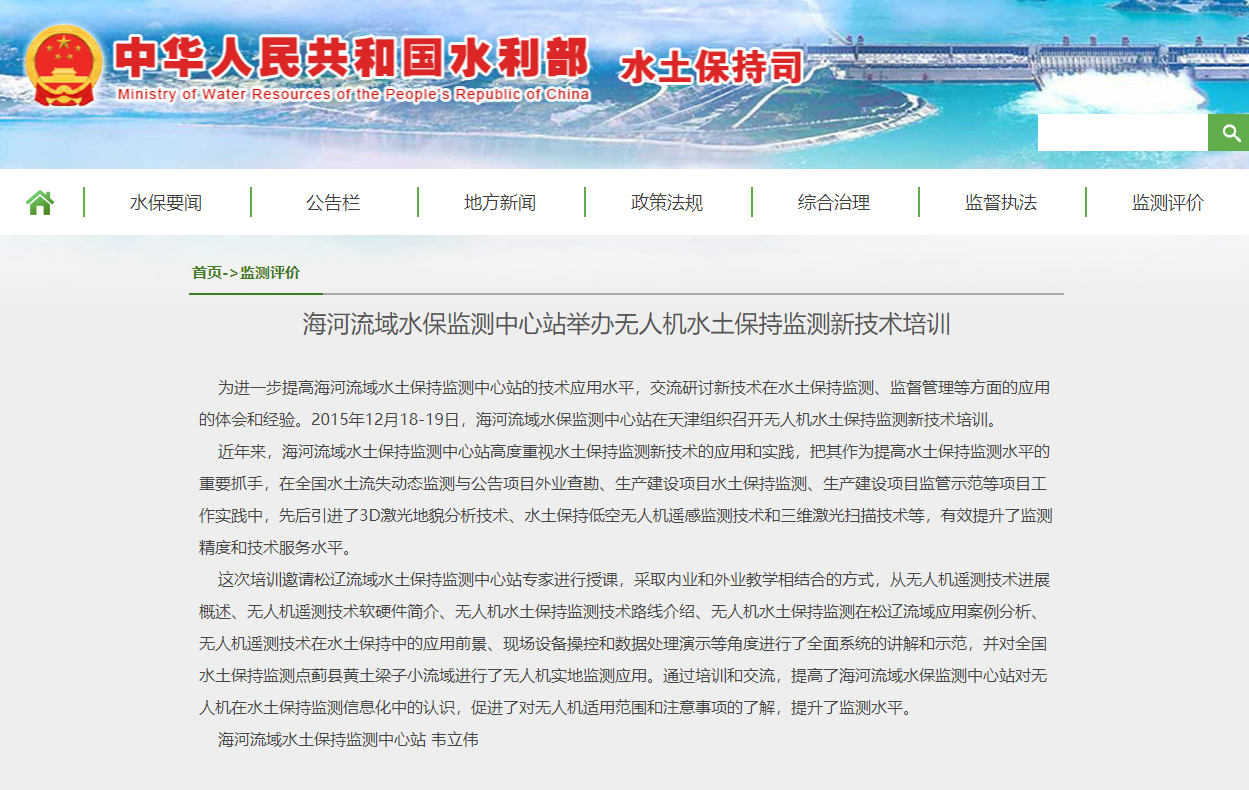

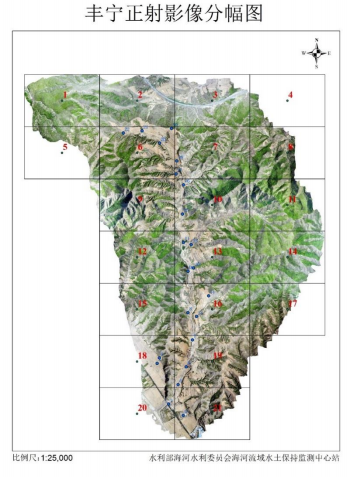

水土保持大范圍航測調查

水利部海河水利委員會通過無人機航測進行水土保持調查，先利用帶有高精度RTK定位無人機外業航測數據采集，再內業通過內業處理生成二維正射模型基于模型成果提取農田、村莊、山體等關鍵地理信息，進行水土保持相關數據分析，極大的提升了水保調查工作效率

經緯M300 RTK + P1

水庫巡檢 ：壩體巡檢 -水面巡檢 -周界巡檢

壩體巡檢

利用無人機沿著水庫壩體規劃自動化航線，進行壩體精細化巡檢，發現水庫壩體表面風化、腐蝕的情況，然后及時進行除險加固，確保水庫安全長效運行

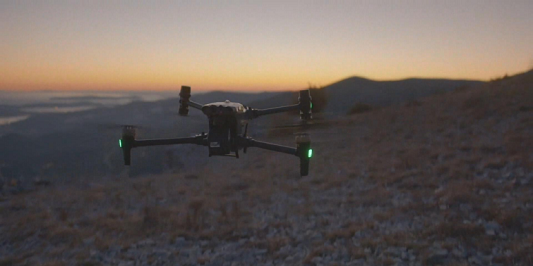

經緯M30T 強勁高效

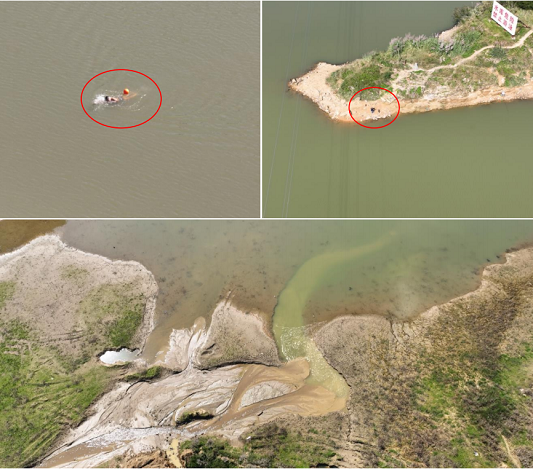

水面巡檢

通過無人機進行水庫巡檢過程中，發現水庫水面有人違規游泳、釣魚情況；附近在施工，存在疑似排污水體情況

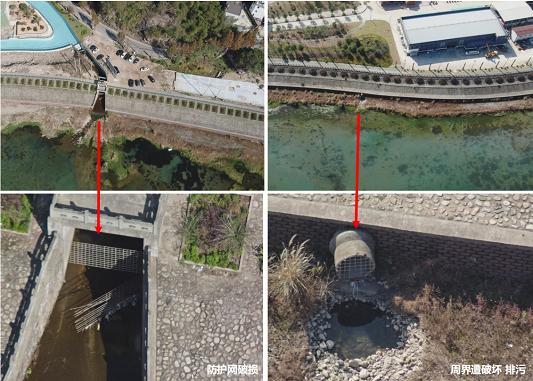

周界巡檢

通過無人機水庫周界進行巡檢，檢查周界有無損壞、變形、缺失、遭到入侵故意破壞等情況

無人值守巡檢方案 ：創建航線 -任務下發 -自動巡檢

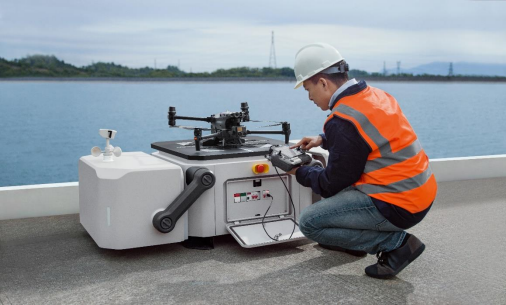

無人值守巡檢|大疆機場

輕量一體化設計

相較于其他市面產品，大疆機場更加小巧，占地面積不足1平方米。

展開狀態：長1675 mm，寬895 mm，高530mm（不含氣象站）

閉合狀態：長805 mm，寬895 mm，高840 mm（不含氣象站）

重量：僅90kg

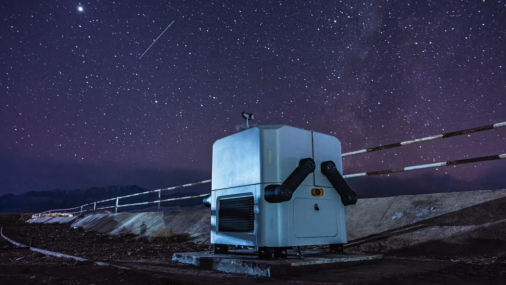

日夜兼程

大疆機場搭配TEC空調系統可在-35°至50°的環境中正常作業。

無懼風雨

整體系統具備IP55的防護等級，核心部件具備IP67的防護等級，降落風力可達12m/s。

無人值守巡檢|高效作業

快速輪轉作業

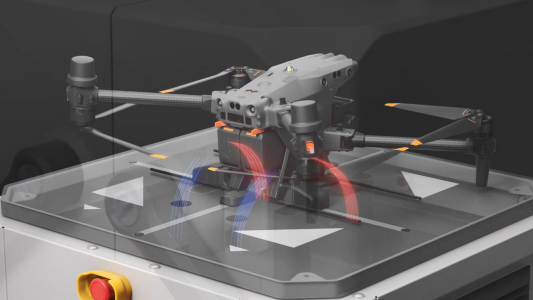

為了對大疆機場進行了適配，經緯 M30 系列機場版在普通版的基礎上，在腳架位置配備了快充接口和充電管理模塊，僅需25分鐘便可將無人機電量從10%充電至90%

覆蓋廣闊

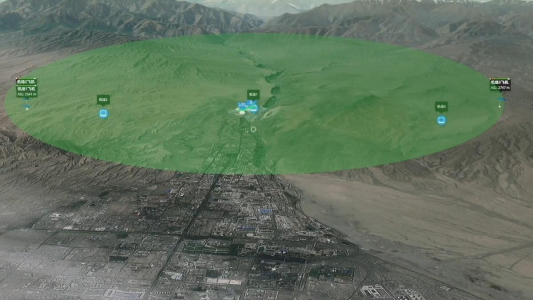

大疆機場使用O3圖傳行業版，且支持4G圖傳鏈路，同時搭配使用的機場版M30滿電狀態下續航時間長達40分鐘，使得機場有效作業半徑可達7km

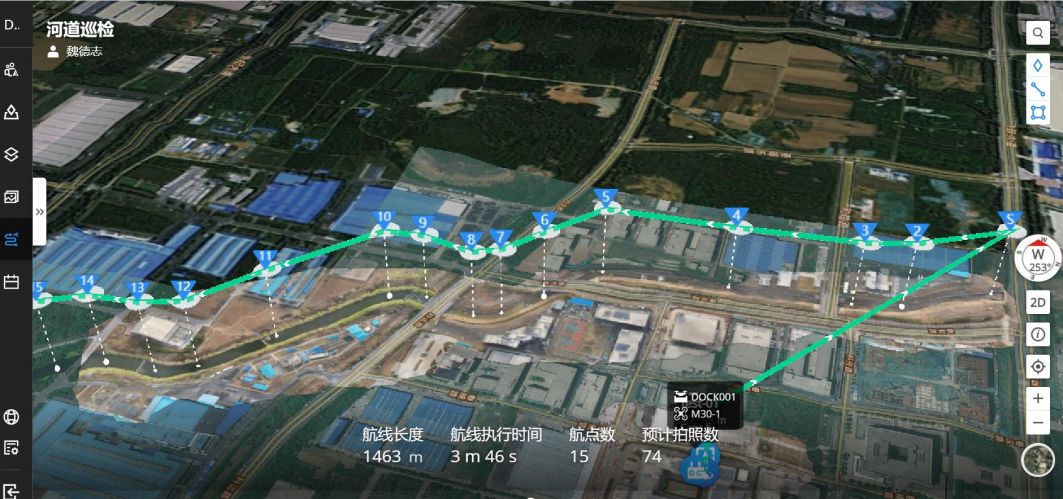

無人值守巡檢|河道航線

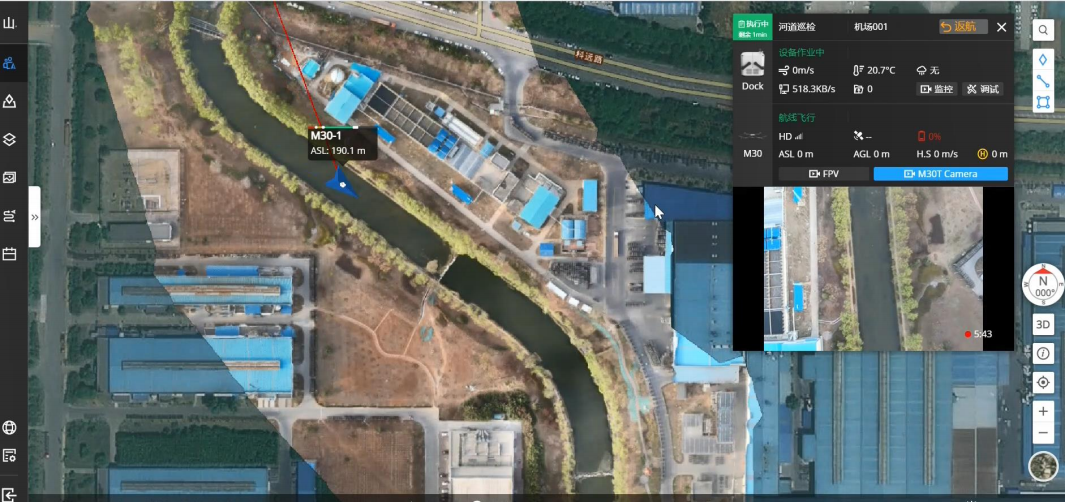

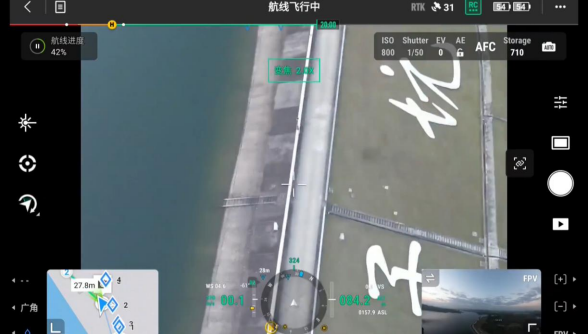

無人值守巡檢|任務下發執行

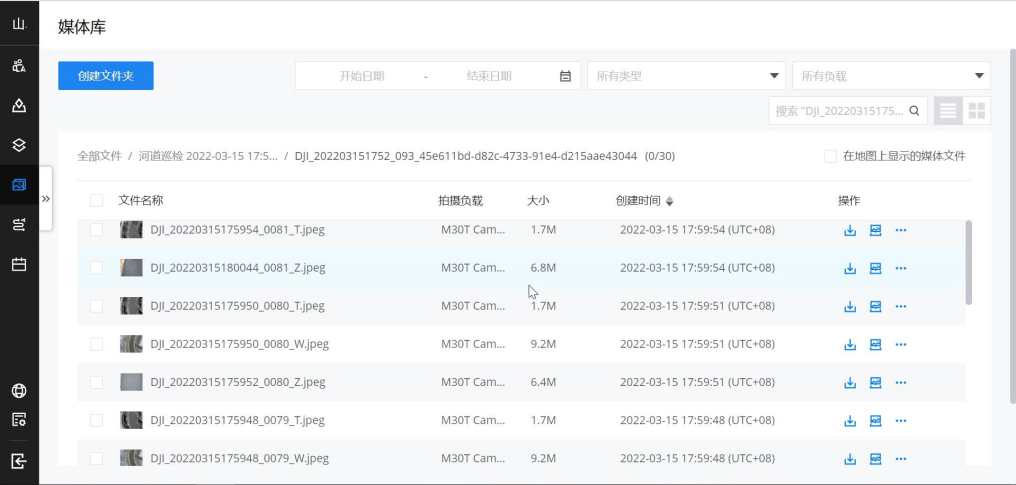

無人值守巡檢|數據成果

大疆無人機水利行業價值

①　精準執法數據采集

②　安全直觀汛情呈現

③　高精度水域航測

④　高效水土數據調查

⑤　助力水庫除險加

固
